Szakmai irányelvek hegesztett gömbcsapok vízszintes csővezetékekbe történő beépítéséhez

Az ipari folyadékrendszerek esetében a tompahegesztésű golyósszelep beszerelése kritikus eljárás, amely meghatározza a csővezeték hosszú élettartamát és szivárgásmentességét. A precíziós folyadékvezérlő berendezések gyártójaként a ZHEJIANG LEADTEK FLUID TECHNOLOGY CO., LTD hangsúlyozza, hogy a megfelelő hegesztési technika nem csak a csatlakoztathatóságról szól, hanem a szelep kohászati ​​és szerkezeti integritásának megőrzéséről is.





1. lépés: Előkészítés és ellenőrzés

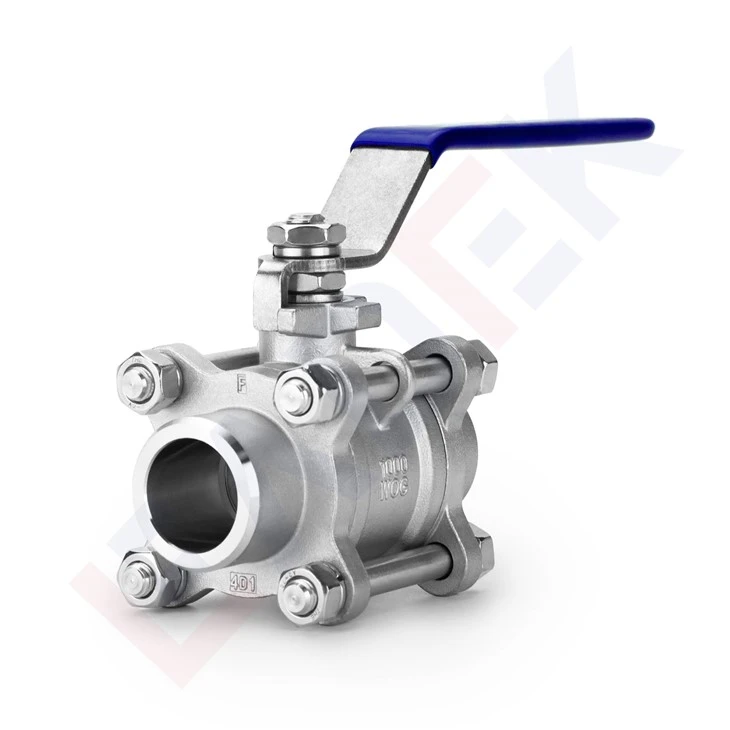

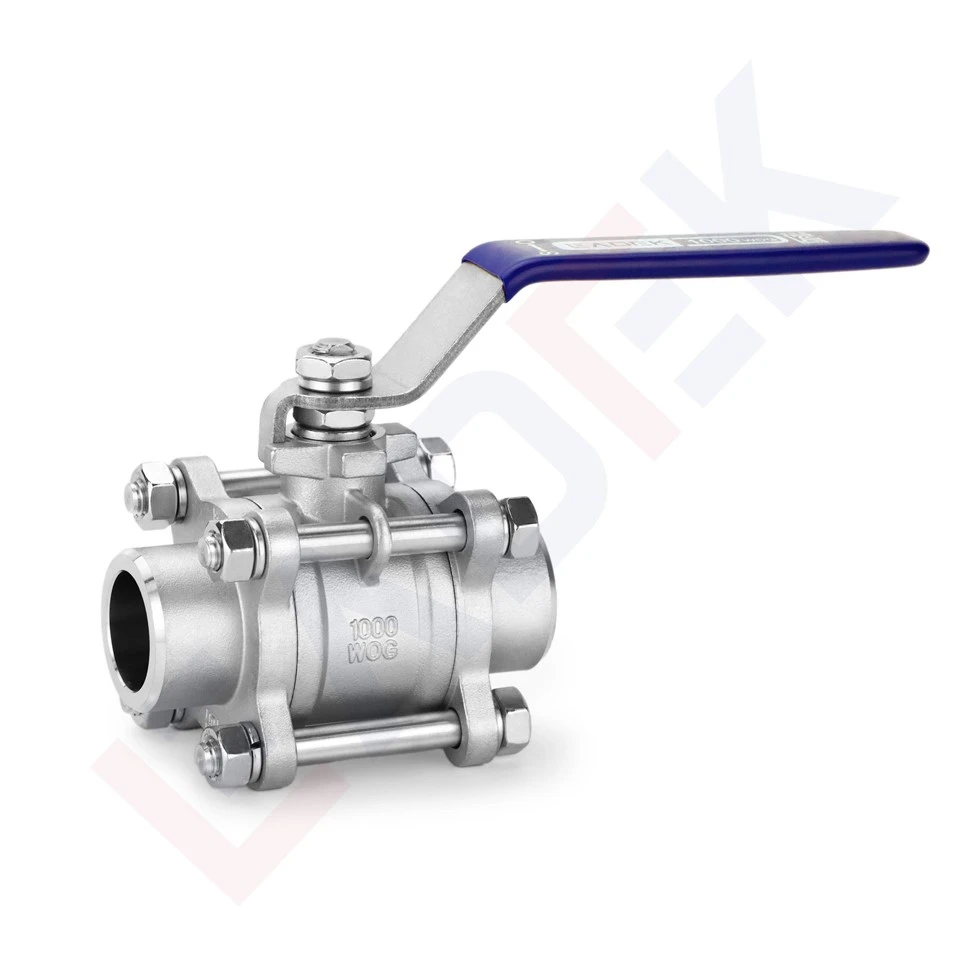

Beszerelés előtt ellenőrizze a szelep és a csővezeték kompatibilitását. Győződjön meg arról, hogy a csővégek le vannak ferdítve a szabványnak megfelelően3 részes tompahegesztésű golyósszelep. Alaposan tisztítsa meg a hegesztési végeket, hogy eltávolítsa az oxidációt, az olajat és a törmeléket; a hegesztés során beszorult szennyeződések porozitáshoz és a tömítés idő előtti meghibásodásához vezethetnek.



2. lépés: Hőkezelés hegesztés közben

A tompahegesztő szelep beszerelésének egyik legkritikusabb szempontja a hőhatású zóna (HAZ) kezelése. A menetes csatlakozásokkal ellentétben a tompahegesztés jelentős hőenergiát eredményez.

Pro tipp:A belső PTFE-ülékek és tömítések megolvadásának vagy deformálódásának megelőzése érdekében erősen javasoljuk, hogy távolítsa el a szeleptestet a végsapkákról, ha a szelep kialakítása lehetővé teszi (pl. 3-részes konstrukció), vagy használjon nedves rongyokat és hűtőborda-keverékeket a szeleptest körül a hő gyors elvezetése érdekében. Soha ne hegessze a szelepet a vezetékbe, amíg a belső tömítések teljesen be vannak zárva megfelelő hőcsillapítás nélkül.



3. lépés: Precíziós igazítás és pozicionálás

A vízszintes beállítás létfontosságú a szelepszárak mechanikai igénybevételének csökkentése érdekében. Használjon ipari minőségű csőbilincseket annak biztosítására, hogy a szelep tökéletesen középre kerüljön a csőszakaszok között. Bármilyen eltolódás egyenetlen feszültséget hoz létre a karimán vagy a karosszéria ízületein, ami az üzemi nyomaték növekedéséhez vagy az ülés kopásához vezethet.



4. lépés: Hegesztési technika

A rozsdamentes acél alkatrészekhez a TIG (Tungsten Inert Gas) hegesztést ajánljuk, hogy tiszta, nagy pontosságú felületet biztosítson minimális fröcskölés mellett.

• Ragasztás:Végezzen kis, egyenletes hegesztési varratokat a kerület mentén, hogy rögzítse a pozíciót.
• Root Pass:A teljes szerkezeti szilárdság érdekében biztosítsa a gyökér teljes behatolását.
• Hűtés:Hagyja a kötést természetesen lehűlni. Ne használjon erőltetett vízhűtést, mert a gyors hőmérséklet-eltolódások mikrorepedéseket okozhatnak a hegesztett fémben.



5. lépés: Hegesztés utáni integritásteszt

Miután az egység lehűlt, végezzen hidrosztatikus vagy pneumatikus tesztet. Győződjön meg arról, hogy a nyomást fokozatosan alkalmazza, hogy elkerülje a hirtelen lökésszerű terheléseket. A kritikus vonalak esetében roncsolásmentes vizsgálatot (NDT), például festék behatolási vizsgálatot kell végezni a hegesztési varratokon, hogy megbizonyosodjon arról, hogy nincsenek repedések vagy porozitások.





Mérnöki kiválóság a LEADTEK-kel

A LEADTEK-nél tisztában vagyunk azzal, hogy egy szelep csak annyira jó, amennyire be van szerelve. A miénkRozsdamentes acél golyósszelepekÚgy tervezték, hogy ellenálljanak az ipari környezet megterhelésének, de akkor teljesítenek a legjobban, ha olyan szakemberek telepítik, akik tiszteletben tartják több mint 30 éves gyártási tapasztalatunk pontosságát.

Akár rozsdamentes acél menetes golyósszelepekkel vagy nagynyomású tompahegesztésű golyósszelepekkel konfigurál rendszert, műszaki csapatunk biztosítja a hibátlan integrációhoz szükséges dokumentációt és támogatást. Speciális digitális menedzsmentet alkalmazunk Changshan létesítményünkben annak biztosítására, hogy minden szelep megfeleljen a globális minőségi szabványoknak, így biztosítva a hosszú távú működési sikerhez szükséges nyugalmat.

Ha jelenleg csővezeték projektet tervez, vagy műszaki adatlapokra van szüksége konkrét hegesztési eljárásokhoz, kérjük, lépjen kapcsolatba szakértőinkkel. Azért vagyunk itt, hogy precíziós gyártású folyadékmegoldásokkal támogassuk mérnöki igényeit.
