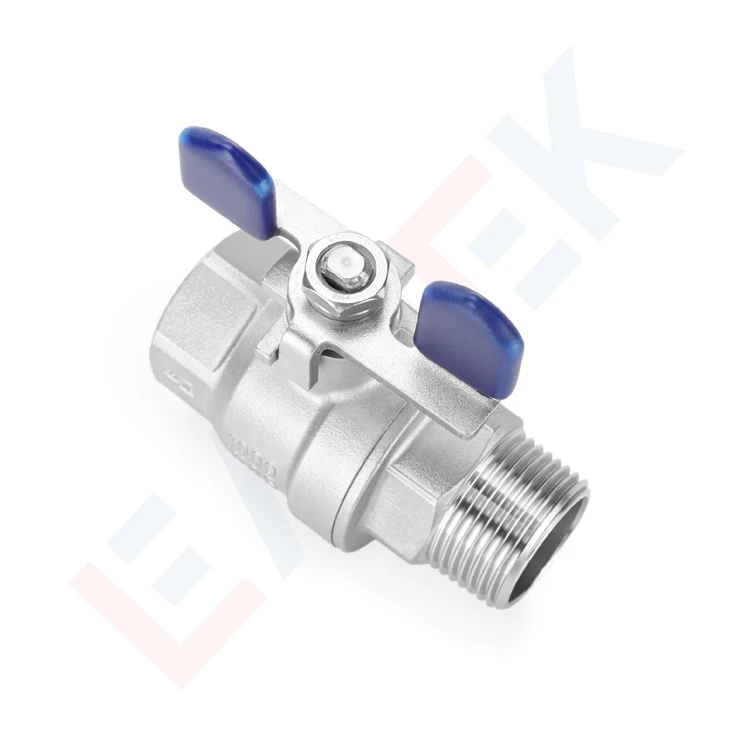

Férfi női pillangó golyóscsap
A CF8/CF8M anyagból készült, fektetett öntéssel, helytakarékos-pillangós fogantyúval, kifújásgátló-szárral és állítható tömítéssel rendelkezik.
Globális menetkompatibilis és tanúsított (CE, RoHS, KC) víz-, olaj-, gáz- és vegyipari B2B alkalmazásokhoz.
Termék részletek
A Zhejiang Leadtek Fluid Technology Co., Ltd. az egyik legtapasztaltabb férfi női pillangós golyóscsap gyártó és szállító Kínában. Nyugodtan vásároljon testreszabott férfi női pillangó golyóscsapot versenyképes áron gyárunkból. Ezenkívül ingyenes minta is elérhető.
| Nem. | Alkatrészek |
|---|---|
| 1 | Test |
| 2 | Motorháztető |
| 3 | Labda |
| 4 | Szár |
| 5 | Ülés |
| 6 | Motorháztető tömítés |
| 7 | Nyomós alátét |
| 8 | Csomagoló alátét |
| 9 | Csomagoló mirigy |
| 10 | Rugós alátét |
| 11 | Dió |
| 12 | Fogantyú |
| 13 | Fogantyú fedél |
Áttekintés
A LEADTEK dugós pillangós golyóscsap (széles körben emlegetve 2PC menetes golyóscsapnak, MF golyóscsapnak, anya-apa pillangós golyóscsapnak, golyóscsapnak apa-hüvelynek, apa-hüvelyes golyóscsapnak vagy belső menetes golyóscsapnak) egy prémium -minőségű, rozsdamentes acélból készült B2B ipari áramlásszabályozó megoldás, amelyet igényes alkalmazásokhoz terveztek. A 2-részes (2PC) testszabvány szerint tervezett M-F LTE pillangós-típusú szelep egy apa-menetes véggel és egy anyamenetes véggel rendelkezik, lehetővé téve a közvetlen beépítést további adapterek nélkül.
A CF8 és CF8M rozsdamentes acélöntvényekből épült, 1000 PSI-re besorolt, belső menetes golyósszelep kiemelkedő korrózióállóságot, teljes -furatáramlási hatékonyságot és hosszú távú működési megbízhatóságot biztosít a víz-, olaj-, gáz-, vegyi- és ipari folyadékrendszerekben. Legyen szó beszerzésről OEM-integrációról, projektbeszerzésről vagy disztribúcióról, a LEADTEK 2PC MF golyósszelepe megfelel a legmagasabb nemzetközi minőségi követelményeknek.
Főbb műszaki adatok
Terméknév: Női pillangó golyóscsap / 2 db menetes golyóscsap M-F LTE
Termékkód: 30-0A112
Test típusa: 2 részes (2 db)
Csatlakozás: Apa × Aljzat menetes (M-F)
Névleges nyomás: 1000 PSI
Tervezési szabvány: API 608
Szemtől szemben: MFR STD
Menetszabványok: ASME B1.20.1, BS 21, DIN 2999, BS EN 10226, JIS B 0203, ISO 7-1, ISO 228-1
Ellenőrzési szabvány: API 598, EN 12266-1
Elérhető méretek: 1/4" – 2" (DN8 – DN50)
Test anyaga: CF8 (SS304) / CF8M (SS316)
Hőmérséklet tartomány: PTFE ülés: -40 fok ~ 120 fok ; PTFE+20%CF ülés: -40 fok ~ 200 fok
Média: víz, olaj, gáz
RoHS-megfelelőség: Igen - Sikerült az RoHS-teszten
Gyártási folyamat: Befektetési öntés + CNC precíziós megmunkálás
Tervezési jellemzők és mérnöki előnyök
A belső menetes golyóscsap a megbízhatóságra és a professzionális telepítések egyszerű karbantartására{0}} készült:
Hátsó tömítés többszörös szivárgást-biztos kivitel
A redundáns tömítési architektúra megakadályozza a külső szivárgást a szárnál, így hosszú szervizintervallumokat és alacsonyabb karbantartási költségeket biztosít.
Szétszerelés nélkül állítható csomagolás
a helyszíni technikusok újra{0}}meghúzhatják vagy kicserélhetik a szelepszár tömítését anélkül, hogy eltávolítanák a szelepet a csővezetékből, így minimalizálva az állásidőt.
Ülés rugalmas tömítés kialakítása
A rugós{0}}PTFE-ülés pozitív tömítést biztosít széles hőmérséklet- és nyomástartományban, kiküszöbölve a diffúz kibocsátást.
A szár kilökődésgátló{0} kialakítása
a szár mechanikusan korlátozva van a nyomás alatti kilökődés ellen, ami megfelel a nagynyomású és túlnyomásos rendszerekre vonatkozó szigorú biztonsági követelményeknek.
Teljes furat kialakítás
A teljes nyílás furat kiküszöböli az áramlás korlátozását, csökkenti a nyomásesést, és lehetővé teszi a soros tisztítást-maringberendezéssel.
Butterfly{0}}típusfogantyú (LTE)
a kompakt kar fogantyú lehetővé teszi a negyed{0}}elfordulást egyértelmű nyitás/zárás jelzéssel; A fogantyúburkolat PVC a kezelő védelmére.
Befektetési öntőtest
A közeli-nettó-alakú öntvény egyenletes falvastagságot és felületi minőséget biztosít, minimálisra csökkenti a porozitást és javítja a szerkezeti integritást.
Több-szál szabványos kompatibilitás
ASME, BSP, DIN, JIS és ISO szálakkal elérhető, hogy megfeleljen a globális folyamatspecifikációknak.
Méretadatok (mm)
Minden méret milliméterben értendő. Ød=furatátmérő; L=arc---hossz; H=beépített magasság; E=fogantyú szélessége.
|
Méret |
Ød (mm) |
L (mm) |
H (mm) |
E (mm) |
|
1/4" |
11 |
64 |
50 |
27.5 |
|
3/8" |
12.5 |
65 |
50 |
27.5 |
|
1/2" |
15 |
71 |
55 |
30 |
|
3/4" |
20 |
80 |
59 |
30 |
|
1" |
25 |
93 |
72 |
37.5 |
|
1-1/4" |
32 |
108 |
76.5 |
37.5 |
|
1-1/2" |
38 |
116 |
93.5 |
52.5 |
|
2" |
50 |
140 |
108 |
52.5 |
Férfi női pillangó golyóscsap rajz
Építési alkatrészek és anyagok
A LEADTEK az apa x anya golyóscsapot két szabványos anyagkonfigurációban szállítja: - CF8 (SS304-nek megfelelő) és CF8M (SS316-nak megfelelő) -, hogy megfeleljenek a különböző korróziós környezeteknek. Egyedi anyagspecifikációk kérésre rendelkezésre állnak.
|
Nem. |
Alkatrész neve |
Anyag (CF8) |
Anyag (CF8M) |
|
1 |
Test |
CF8 |
CF8M |
|
2 |
Motorháztető |
CF8 |
CF8M |
|
3 |
Labda |
F304 |
F316 |
|
4 |
Szár |
F304 |
F316 |
|
5 |
Ülés |
PTFE / PTFE+20%CF |
- |
|
6 |
Motorháztető tömítés |
PTFE / PTFE+20%CF |
- |
|
7 |
Nyomós alátét |
PTFE+15%GF / PTFE+20%CF |
- |
|
8 |
Csomagoló alátét |
PTFE / PTFE+20%CF |
- |
|
9 |
Csomagoló mirigy |
F304 |
- |
|
10 |
Rugós alátét |
SS304 |
- |
|
11 |
Dió |
A2-70 |
- |
|
12 |
Fogantyú |
201 |
304 |
|
13 |
Fogantyú fedél |
PVC |
- |
Alkalmazási mezők
A LEADTEK 2PC külső belső menetes golyóscsapot a B2B szektorok széles skálájában használják világszerte:
Vízkezelés és építési szolgáltatások
ivóvízrendszerek, hűtővíz körök, HVAC elosztás és tűzvédelmi vezetékek.
Olaj és Gáz
upstream kútfej berendezések, középső csővezetékek leválasztása és a termelési folyamat utáni finomítói folyamatsorok.
Vegyi és petrolkémiai feldolgozás
korrozív közegek kezelése reaktorokban, hőcserélőkben és tárolótartályok elosztóiban.
Új Energia
fotovoltaikus hűtőrendszerek, akkumulátoros energiatároló hőkezelés és hidrogénszállító vezetékek.
Étel és ital / Gyógyszerészet
higiénikus folyadékszabályozás, ahol a CF8M (SS316) konstrukció ellenáll a klorid támadásnak.
Félvezető és csúcsminőségű{0}}gyártás
ultra-tiszta technológiai folyadékszigetelés, amely nulla szennyeződést igényel.
Tűzbiztonsági rendszerek
Megbízható{0}}lekapcsolás a sprinkler és az elnyomási rendszer fejléceiben.
Minőségi tanúsítványok és megfelelőség
A LEADTEK-nél minden rozsdamentes acél bibcock golyóscsapba a kiválóság be van építve. Gyártási folyamataink világszerte elismert, több-szabványos minőségirányítási rendszer szerint működnek.
A LEADTEK jelenlegi tanúsítási és megfelelőségi portfóliója a következőket tartalmazza:
Globális menedzsment szabványok
ISO 9001 (Minőség), ISO 14001 (Környezetvédelem) és ISO 45001 (Munkahelyi egészség és biztonság) tanúsítvánnyal rendelkezik, hogy világszínvonalú működést biztosítson.
01
Európai piacra jutás
Teljes mértékben megfelel a CE jelölés és a RoHS irányelveknek, megfelel a szigorú európai biztonsági és környezetvédelmi szabványoknak.
02
Biztonságos ivóvíz jóváhagyások
A dél-koreai KC és KCW szabványok szerint tanúsítva, garantálva, hogy termékeink és vízzel{0}}kontaktus anyagaink biztonságosak az ivóvíz{1}}ellátó rendszerekben.
03
Szabályozott gyártás és innováció
Speciális berendezések gyártási engedéllyel (nyomócsővezeték-alkatrészekhez) felhatalmazott és hivatalosan elismertHigh-Tech EnterpriseZhejiang tartományban.
04
Szabadalmaztatott technológia
A 40+ nemzeti szabadalmi engedélyek támogatják, tükrözve a K+F és az innováció iránti folyamatos elkötelezettségünket.
05
Miért a LEADTEK forrása?
30+ Több éves precíziós öntési szakértelem
Az 1994-ben Wanmian Chen öntési specialista által alapított LEADTEK több mint három évtizedes rozsdamentes acélöntési szakértelmet gyűjtött-. A vertikálisan integrált folyamatunk - az öntéstől és a CNC-megmunkálástól az összeszerelésig és a tesztelésig - olyan minőség-ellenőrzést ad a végétől-végig-, amellyel a szerződéses gyártók nem tudnak megfelelni.
Nagy{0}}ipari gyártási kapacitás
A 400 000 négyzetláb (37 000 m²) Changshan Industrial Park területén található Quzhou (Zsejiang) létesítményünk 400+ fejlett CNC gépeket üzemeltet, és 400 tonnát meghaladó havi termelést támogat. A disztribútorok és a projektvásárlók számára ez megbízható átfutási időt jelent még nagy mennyiségű rendelés esetén is.
Dedikált kutatás-fejlesztés és 100+ szelepváltozatok
A LEADTEK professzionális kutatás-fejlesztési csapata több mint 100 hitelesített golyósszelep-változatot fejlesztett ki, 40+ nemzeti szabadalomból álló portfólióval. A terméktervezés ilyen mélysége azt jelenti, hogy a belső menetes golyóscsapot az Ön speciális nyomásosztályához, menetszabványához, anyagminőségéhez vagy működtetési követelményeihez tudjuk igazítani.
Globális piaci jelenlét - 80+ országok
Az Európában, Amerikában, Ázsiában,-csendes-óceáni térségben, a Közel-Keleten és Dél-Amerikában - értékesített termékekkel, beleértve a kulcsfontosságú piacokat, például az Egyesült Államokat, Németországot, Olaszországot, az Egyesült Királyságot, Dél-Koreát és Japánt, - A LEADTEK kiépített nemzetközi ügyfélhálózatot és 20- fős globális marketingcsapatot tart fenn az Ön megkereséseinek és értékesítés utáni igényeinek támogatására.
Zöld gyártás
A 2,4 MW-os helyszíni-fotovoltaikus energiatermelő rendszerünk csökkenti a megtermelt egységenkénti szén-dioxid-intenzitást, és támogatja az ügyfeleket az ESG-beszerzési célok és a fenntarthatósági jelentési követelmények teljesítésében.
B2B vásárlási információk
MOQ:Alkuképes -, amely alkalmas mind a projekt tételek megrendelésére, mind a folyamatos disztribúciós feltöltésre.
Átfutási idő:Standard modellek jellemzően 2-4 hét; nagy-mennyiségű vagy egyedi megrendelések esetén a gyártás ütemezésének megerősítése szükséges.
Csomagolás:Export kartondoboz belső PE tasak védelemmel; raklap vagy fa tok ömlesztett szállításhoz.
OEM / saját címke:Egyedi márkajelzés, gravírozás és csomagolás elérhető a forgalmazók és az OEM partnerek számára.
Testreszabás:A menetszabvány, az anyagminőség, az üléskeverék, a fogantyú típusa és a nyomásosztály mind testre szabható kérésre.
Tanúsítványok kérésre:Vizsgálati jelentések (hidrosztatikus, ülésszivárgás, API 598), anyagtanúsítványok (3.1 Mill Certs) és megfelelőségi dokumentáció állnak rendelkezésre.
Gyakran Ismételt Kérdések
K: Mi a különbség a férfi női golyóscsap és a szabványos golyóscsap között?
V: A belső golyós szelep (más néven MF golyóscsap vagy golyós szelep apa x anya) aszimmetrikus végcsatlakozással rendelkezik - az egyik végén külső (belsó) menettel, a másikon pedig belső (belső) menettel. Ez ideálissá teszi ellentétes menetes csövek csatlakoztatásához további csatlakozások nélkül, csökkentve a telepítés bonyolultságát és a lehetséges szivárgási helyeket. A szabványos golyóscsap mindkét végén azonos csatlakozásokkal rendelkezik.
K: Mit jelent a „pillangó típusú” golyóscsapban?
V: A 2PC menetes golyósszelep összefüggésében a „pillangó típus” (LTE) a lapos, kar{1}}stílusú fogantyúra - utal, amely pillangószárnyra - hasonlít, nem pedig T-rúdra vagy hosszúkás fogantyúra. Ez a kompakt fogantyúkialakítás széles körben elterjedt a szűk -helyiségekben, és az európai és ázsiai piacokon elterjedt konfiguráció a belső menetes golyóscsapok számára.
K: Mekkora ennek az apa x anya golyóscsapnak a maximális üzemi nyomása?
V: Ezt a szelepet 1000 PSI (körülbelül 68,9 bar / 6,89 MPa) üzemi nyomásra tervezték. Nagyobb-nyomású alkalmazások esetén forduljon a LEADTEK-hez a magasabb-besorolású verziók elérhetőségéért.
K: Melyik ülésanyagot válasszam?
V: Válassza a PTFE-t normál víz-, olaj- vagy gázszolgáltatáshoz 120 fokig. Válassza a PTFE+20%CF (karbon-szálerősítésű PTFE) a magasabb-hőmérsékletű, akár 200 fokos szolgáltatáshoz, vagy ahol fokozott kopásállóságra van szükség kopásos vagy nagy-ciklusú alkalmazásoknál.
K: Ez a női-férfi pillangós golyóscsap alkalmas ivóvízhez?
V: Igen. A LEADTEK rendelkezik KC- és KCW-tanúsítvánnyal, amely megerősíti, hogy rozsdamentes acél golyóscsapjaink megfelelnek a koreai ivóvíz-{1}}biztonsági szabványoknak. A termékek megfelelnek a korlátozott veszélyes anyagokra vonatkozó RoHS előírásainak is. Az Ön piacán érvényes speciális szabályozási követelményekhez kérje a vonatkozó vizsgálati dokumentációt.
Kérjen árajánlatot vagy műszaki tanácsadást
A LEADTEK szívesen fogadja a forgalmazók, az EPC-vállalkozók, az OEM-gyártók és a projektbeszerző csapatok kérdéseit világszerte. Ha versenyképes árajánlatot szeretne kapni a női pillangós golyóscsapra (kód: 30-0A112) vagy a 2PC-s golyóscsappalettánk bármely változatára, kérjük, lépjen kapcsolatba nemzetközi értékesítési csapatunkkal, és adja meg:
Szükséges mérettartomány és mennyiségek
Anyagminőség (CF8 / CF8M)
Menet szabvány (ASME / BSP / DIN / JIS / ISO)
Alkalmazási közeg és működési feltételek
Bármilyen tanúsítási, tesztelési vagy dokumentációs követelmény
ZHEJIANG LEADTEK FLUID TECHNOLOGY CO., LTD
Changshan Ipari Park, Quzhou város, Zhejiang tartomány, Kína
Weboldal: www.enleadtek.com|ISO 9001|ISO 14001|ISO 45001|CE|KC|KCW|RoHS
